Panduan Lengkap: Fungsi Manifold Gauge AC dan Cara Menggunakannya

Shopsmart.co.id – Manifold Gauge AC adalah alat krusial bagi setiap teknisi atau pemilik kendaraan yang ingin memahami dan merawat sistem pendingin udara mereka. Alat ini memungkinkan Anda untuk memantau tekanan refrigeran dalam sistem AC, yang merupakan kunci untuk diagnosis dan pengisian ulang yang akurat.

Memahami cara kerja dan penggunaan Manifold Gauge AC dengan benar akan sangat membantu dalam menjaga kinerja optimal AC. Ini bukan hanya sekadar alat ukur, melainkan jembatan antara teknisi dan kondisi ‘kesehatan’ sistem AC kendaraan.

Apa Itu Manifold Gauge AC?

Manifold Gauge AC merupakan instrumen diagnostik yang digunakan untuk mengukur tekanan gas refrigeran dalam sistem pendingin udara. Alat ini umumnya terdiri dari dua pengukur tekanan (gauge), blok manifold, serta beberapa selang penghubung dengan warna standar.

Pengukur tekanan ini memungkinkan pembacaan tekanan tinggi dan rendah pada sistem AC, memberikan gambaran komprehensif tentang kondisinya. Dengan demikian, teknisi dapat mendiagnosis masalah seperti kebocoran atau refrigeran yang terlalu banyak atau kurang.

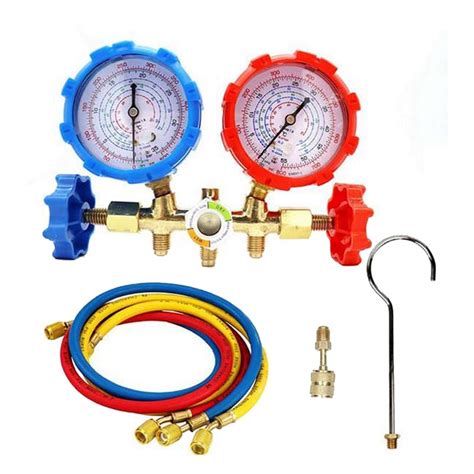

Komponen Utama Manifold Gauge AC

Alat ini memiliki beberapa komponen penting yang bekerja sama untuk fungsinya. Dua gauge utamanya adalah gauge tekanan rendah (biasanya berwarna biru) dan gauge tekanan tinggi (berwarna merah), yang masing-masing mengukur sisi tekanan yang berbeda.

Selain itu, terdapat tiga selang dengan kode warna standar: biru untuk sisi tekanan rendah, merah untuk sisi tekanan tinggi, dan kuning untuk selang servis yang terhubung ke pompa vakum atau tabung refrigeran. Blok manifold di tengah berfungsi sebagai katup pengatur aliran refrigeran.

Fungsi Utama Manifold Gauge AC

Fungsi paling dasar dari Manifold Gauge AC adalah mengukur tekanan refrigeran di dalam sistem AC mobil atau ruangan. Pembacaan tekanan yang akurat sangat penting untuk menentukan apakah sistem berfungsi sebagaimana mestinya atau tidak.

Alat ini juga digunakan untuk proses pengisian ulang refrigeran ke dalam sistem AC yang kekurangan atau telah dikosongkan. Penggunaannya memastikan jumlah refrigeran yang dimasukkan tepat sesuai standar pabrikan.

Mengisi dan Mengosongkan Sistem Refrigeran

Ketika sistem AC memerlukan pengisian ulang refrigeran setelah perbaikan atau karena kebocoran, Manifold Gauge AC adalah alat utama yang digunakan. Melalui selang servis, refrigeran dapat dialirkan secara terkontrol ke dalam sistem hingga mencapai tekanan yang direkomendasikan.

Sebaliknya, alat ini juga esensial untuk mengosongkan sistem (proses vakum) guna menghilangkan udara dan kelembaban sebelum pengisian refrigeran baru. Proses vakum yang benar sangat vital untuk mencegah kerusakan pada komponen AC.

Cara Menggunakan Manifold Gauge AC (Langkah Dasar)

Langkah pertama dalam menggunakan Manifold Gauge AC adalah memastikan alat dalam kondisi baik dan bersih. Siapkan juga selang-selang penghubung serta peralatan tambahan seperti pompa vakum atau tabung refrigeran yang mungkin diperlukan.

Kemudian, hubungkan selang biru ke port tekanan rendah pada sistem AC, selang merah ke port tekanan tinggi, dan selang kuning ke pompa vakum atau tabung refrigeran. Pastikan semua sambungan terpasang rapat untuk menghindari kebocoran.

Membaca Tekanan dan Melakukan Servis

Setelah terhubung, buka perlahan katup pada blok manifold untuk mulai membaca tekanan pada kedua gauge. Bandingkan hasil pembacaan dengan spesifikasi tekanan normal AC untuk diagnosis awal.

Jika diperlukan pengisian refrigeran atau vakum, operasikan katup manifold sesuai prosedur yang benar untuk melakukan proses tersebut. Setelah selesai, tutup kembali katup dan lepas selang secara hati-hati.

Tips Perawatan Manifold Gauge AC

Untuk memastikan Manifold Gauge AC Anda selalu berfungsi akurat dan tahan lama, perawatan rutin sangat dianjurkan. Setelah setiap penggunaan, bersihkan sisa-sisa oli atau refrigeran dari selang dan bodi alat.

Simpan alat di tempat yang kering dan aman, jauh dari benturan atau paparan langsung sinar matahari. Sesekali lakukan kalibrasi jika Anda merasa pembacaan tekanan mulai tidak konsisten.

Penggunaan Manifold Gauge AC yang tepat tidak hanya membantu dalam diagnosis dan perbaikan, tetapi juga mencegah pemborosan refrigeran. Dengan pemahaman yang baik, Anda dapat menjaga sistem AC tetap prima.

Investasi pada Manifold Gauge AC yang berkualitas dan pemahaman mendalam tentang penggunaannya adalah langkah cerdas bagi siapa pun yang serius dalam perawatan AC. Ini akan menghemat waktu dan biaya perbaikan jangka panjang.

Oleh karena itu, jangan ragu untuk mempelajari lebih lanjut tentang alat penting ini dan bagaimana ia dapat meningkatkan efisiensi perawatan AC Anda. Pengetahuan ini akan menjadi aset berharga dalam menjaga kenyamanan berkendara atau di dalam ruangan.

---

Pertanyaan Umum (FAQ)

Apa fungsi utama Manifold Gauge AC?

Fungsi utama Manifold Gauge AC adalah untuk mengukur tekanan gas refrigeran dalam sistem pendingin udara (AC), baik pada sisi tekanan rendah maupun tinggi. Alat ini juga digunakan untuk proses pengisian ulang refrigeran, pengosongan sistem (vakum), dan mendeteksi potensi masalah pada AC.

Bagaimana cara membaca tekanan pada Manifold Gauge AC?

Pembacaan tekanan dilakukan melalui dua gauge: gauge biru untuk tekanan rendah dan gauge merah untuk tekanan tinggi. Tekanan biasanya dibaca dalam satuan PSI atau Bar, dan hasilnya dibandingkan dengan spesifikasi tekanan normal AC yang biasanya tertera pada manual kendaraan atau sistem AC.

Apa perbedaan antara selang biru, merah, dan kuning pada Manifold Gauge AC?

Selang biru digunakan untuk menghubungkan ke port tekanan rendah (suction side) pada sistem AC. Selang merah digunakan untuk menghubungkan ke port tekanan tinggi (discharge side). Sementara itu, selang kuning adalah selang servis yang terhubung ke sumber vakum (pompa vakum) atau tabung refrigeran.

Apakah Manifold Gauge AC bisa digunakan untuk semua jenis refrigeran?

Tidak semua Manifold Gauge AC kompatibel dengan semua jenis refrigeran. Beberapa gauge dirancang khusus untuk jenis refrigeran tertentu (misalnya R134a atau R1234yf). Penting untuk selalu memeriksa spesifikasi gauge dan jenis refrigeran yang akan diukur atau diisi untuk memastikan kecocokan dan keamanan.

Mengapa penting untuk melakukan proses vakum pada sistem AC?

Proses vakum sangat penting untuk menghilangkan udara dan kelembaban dari sistem AC sebelum pengisian refrigeran baru. Kelembaban dan udara dapat bereaksi dengan refrigeran dan oli kompresor, membentuk asam yang merusak komponen AC dan mengurangi efisiensi pendinginan.
